洋河酒廠自動化碼垛、輸送及倉儲物流系統

江蘇洋河酒廠股份有限公司（以下簡稱“洋河酒廠”），位于蘇北古鎮--洋河，地處江蘇省宿遷市的宿城區、泗洪、泗陽三區縣交匯處，南臨洪澤湖，北接大運河，鹽徐高速和S325省道從中穿越，地理條件優越。歷史上，洋河大曲為我國八大名酒之一。進入新世紀后，洋河酒廠作響應為江蘇省委、省政府發出“振興蘇酒”號召的“領頭羊”，全力打造“綿柔型”白酒經典之作——洋河藍色經典，面市八年來銷售增長之迅猛，品牌發展之快速令人嘆服?！八{色風暴”愈刮愈猛，“藍色魅力”已征服了越來越多的白酒消費者，并已成為競爭激烈的白酒市場中頗受關注的成功營銷范例， “藍色經典”品牌的雄起，創造了白酒行業單個品牌的多個銷售奇跡。洋河酒廠從2008年銷售額突破20億以來，每年幾乎以翻番的速度增長。

隨著產品銷售的不斷增長，洋河酒廠包裝物流能力不足的矛盾也日趨突出。為突破發展瓶頸，保證市場需求，實現企業新發展、新跨越，洋河酒廠管理層高瞻遠矚，2007年以來，總投資12億元、總面積22.5萬平方米（375畝）的洋河酒廠自動化包裝物流中心技改擴建工程正式開工（不包括釀酒基地投資），新建60000平方米包裝生產產房，8300平方米成品庫房，62500平方米包裝材料庫房，100000噸散酒庫，16條包裝自動化生產線等。

其中，從包裝線末端自動送箱、自動碼盤、自動入立庫、自動出庫，到空托盤自動逆向物流的自動化碼垛、輸送及倉儲物流系統，經過招標評標，由上海拓野物流設備有限公司（以下簡稱“拓野物流”）總承包實施。并于2009年9月竣工投入使用，從而宣告我國白酒行業第 一個現代化、自動化包裝物流中心在洋河酒廠正式啟用，實現了從包裝封箱后的自動輸送酒箱、自動碼盤、自動入庫、自動立庫存儲、自動出庫、空托盤自動回流的全自動物流倉儲流程，結束了我國白酒行業重釀造工藝輕包裝、物流的傳統。

目前，該自動化包裝物流中心建成一年多來，洋河酒廠實現了原輔材料供應、包裝生產、物流配送一體化，可以全 面滿足每天超過10萬箱酒、超過150億元的年市場銷售需求。包裝物流中心每條自動化生產線生產效率提高近一倍。自動化倉庫與現代化生產線自動連接，并引進了多個碼垛機器人，實現了無人倉庫和自動堆碼，各項技術在同行業均處于領先地位。

 基于對前期項目的高度認可，2011年初，洋河酒廠決定建設第二套自動化碼垛、輸送及倉儲物流系統。經過招標，該系統也由拓野物流負責承建。到2011年底系統建設完成后，可以預見將更加有力地支持洋河酒廠業務的快速發展。

項目情況

在國內酒類行業，洋河酒廠自動化碼垛、輸送及倉儲物流系統是目前由國內自行承建并投入使用的規模zui大、高度zui高、系統zui復雜、自動化程度zui高、管理zui先進的白酒成品自動碼垛和物流倉儲系統。該系統由自動化立體倉庫（AS/RS）、成品酒箱輸送系統、多關節機械手系統及計算機庫存管理和控制系統（WMS/WCS）組成。

自動化立體倉庫（AS/RS）包含以下部分：

立體倉庫貨架系統1套，9個巷道18600個托盤貨位，在物流中心發揮主要的儲存功能。

有軌巷道堆垛機9臺，高度21.7米，采用國內目前zui新堆垛機技術，是托盤入出庫的主要搬運工具。

托盤輸送機系統：2套，采用了滾筒輸送機、鏈條輸送機、升降臺、穿梭小車、托盤提升機、托盤拆分機、LED顯示屏、尺寸檢測裝置、條碼閱讀系統、自動纏繞膜等單機設備和系統。其中包括：一樓出庫及回庫輸送機系統，負責完成出庫托盤的自動輸送，以及空托盤垛或零盤的自動回庫輸送；二樓入庫和空托盤回庫輸送機系統，負責完成整托盤的自動入庫輸送，以及空托盤垛的的自動入庫輸送及回庫輸送。

鋼結構平臺1套，支撐二樓托盤輸送機的結構，以及支撐參觀走廊。

遠程控制系統1套，負責實現監控計算機和設備PLC之間的數據交換和通訊。

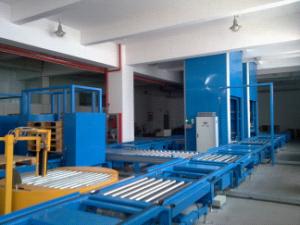

托盤自動輸送系統。

托盤自動輸送系統

成品酒箱輸送系統

成品酒箱輸送系統：8套，未來還規劃了16套，每套對應一條生產包裝線。采用了滾筒輸送機、皮帶輸送機、爬坡輸送機、積放滾筒、轉向機構、鏤空抓取輸送機、阻擋器、自動控制系統等單機設備或系統。

成品酒箱輸送系統負責將成品酒箱經自動封箱后自動輸送到機械手抓取位置，并按照當前品種的碼垛垛型實現指定數量的酒箱直行或轉向。為適應包裝線的不均勻性，系統設計了較強的積放緩沖能力。

成品酒箱輸送系統

多關節機械手系統

多關節機械手系統由一期4臺、二期4臺組成，負責把成品酒箱輸送系統自動輸送過來的成組酒箱抓取過來，按照當前品種的垛型，按照先后順序碼盤。該系統由瑞典原裝進口的機械手本體和自動控制、國產夾具和自動控制組成。

每臺機械手能完成兩條包裝線成品酒箱的碼盤，可適應十幾種“藍色經典”系列酒箱的碼盤，以及120多種其他洋河白酒酒箱的碼盤。

集成化庫存管理和控制系統

集成化庫存管理和控制系統由計算機硬件系統、軟件系統、無線終端RF系統組成，是整個物流倉儲系統信息高度自動化和集成化的執行系統。整個系統在穩定的硬件系統基礎上，WMS軟件系統得以穩定運行，再廣泛應用RF無線技術，結合自動碼垛、自動輸送系統，實現了無紙化、自動化作業，大大提高了作業效率與準確率。

運行效果

洋河酒廠自動化碼垛、輸送及倉儲物流系統通過采用自動化物流系統，減少了大量操作人員；通過將包裝車間和立體倉庫集成建設并自動化連接，減少了大量的中間搬運環節，大幅降低了廠內物流搬運成本，也避免了因雨雪天氣給生產帶來的不便，保證了生產連續穩定；通過倉儲立體化，還節省了大量土地資源。投入運行一年多來，每天的發貨連續不斷，運行穩定，對洋河的銷售起到了有力的保障作用。

目前，在洋河新的工業園中，自動化包裝物流中心已擔負起物流周轉調度的中樞作用。WMS接入了上游ERP系統的末端數據，同時銜接了來自下游銷售部提供的數據信息。高度信息化、高度自動化的現代物流倉儲技術相結合，使產品存取的效率和準確率得以有效提高。

洋河自動化包裝物流中心作為國內白酒行業建成使用的第 一個成品自動碼垛與倉儲項目，不僅填補了國內空白，企業也分享了現代化物流的成果，其成功應用在同行業中產生了廣泛影響。
